用于检验材料是否符合规定的标准和研究材料的性能
|
ASTM E18-16版 |
金属材料洛氏硬度标准试验方法 |
|
ASTM A370-2017 |
钢制品力学性能试验方法和定义 |
|
GB/T 230.1-2009 |
金属材料 洛氏硬度试验 第1部分_试验方法 |
|
ISO 6508-1:2016 |
金属材料 洛氏硬度试验 第1部分试验方法 ABCDEFGHK刻度 |
|
JIS Z 2245-2016 |
2016洛氏硬度试验方法 |
|
EN ISO 6508-1:2016 |
金属材料 洛氏硬度试验 第1部分：试验方法 |
|
BS EN ISO 6508-1:2016 |
Metallic materials - Rockwell hardness test |
|
DIN EN ISO 6508-1:2006 |
属材料 - 洛氏硬度试验 - 第1部分：试验方法 |
尽量大于5*5*3mm
洛氏硬度是以压痕塑性变形深度来确定硬度值的指标，以0.002毫米作为一个硬度单位。在洛氏硬度试验中采用不同的压头和不同的试验力，会产生不同的组合，对应于洛氏硬度不同的标尺。常用的有3个标尺，其应用涵盖了几乎所有常用的金属材料。
洛氏硬度（HR）测试，当被测样品过小或者布氏硬度（HB）大于450时，就改用洛氏硬度计量。试验方法是用一个顶角为120度的金刚石圆锥体或直径为1.5875mm/3.175mm/ 6.35mm/12.7mm的钢球，在一定载荷下压入被测材料表面，由压痕深度求出材料的硬度。最常用的三种标尺为A、B、C，即HRA、HRB、HRC，要根据实验材料硬度的不同，选用不同硬度范围的标尺来表示：
HRA是采用60Kg载荷和钻石锥压入器求得的硬度，用于硬度较高的材料。例如：钢材薄板、硬质合金。
HRB 是采用100Kg载荷和直径1.5875mm淬硬的钢球求得的硬度，用于硬度较低的材料。例如：软钢、有色金属、退火钢等。
HRC 是采用150Kg载荷和钻石锥压入器求得的硬度，用于硬度较高的材料。例如：淬火钢、铸铁等。

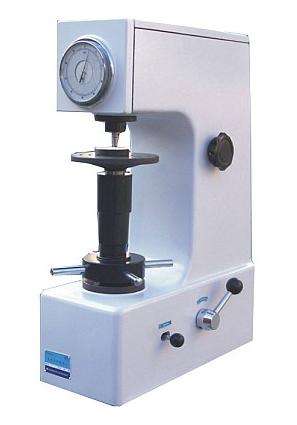

洛氏硬度计
