点腐蚀试验

  检验产品的耐点腐蚀性能

  各种金属和合金

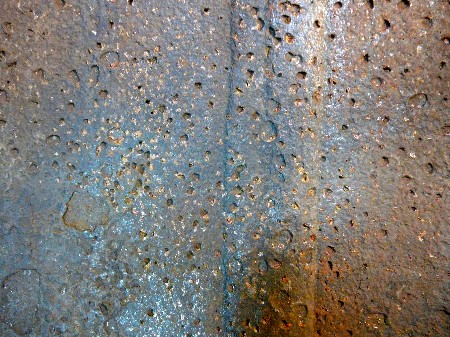

  点腐蚀又称小孔腐蚀，是一种腐蚀集中在金属表面很小范围内并深入到金属内部甚至穿孔的孔蚀形态。具有自钝化特性的金属，如不锈钢、铝和铝合金等在含氯离子的介质中，经常发生点蚀。在许多含氯离子的介质中碳钢也会出现点蚀现象。

  点蚀产生的主要特征有下列三个方面：

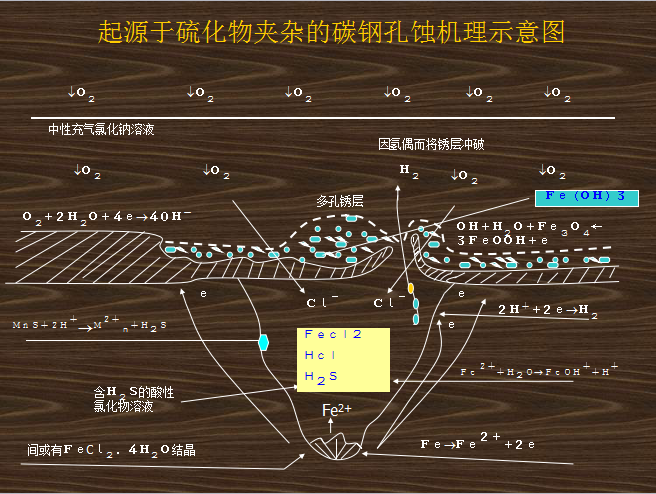

（1）点蚀多发生于表面生成钝化膜的金属或表面有阴极性镀层的金属上（如碳钢表面镀锡、铜、镍）。当这些膜上某些点上发生破坏，破坏区域下的金属基体与膜未破坏区域形成活化——钝化腐蚀电池，钝化表面为阴极而且面积比活化区大很多，腐蚀向深处发展形成小孔。

（2）点蚀发生在含有特殊离子的介质中，如不锈钢对卤素离子特别敏感，其作用顺序为Cl¯＞Br¯＞I¯。

（3）点蚀通常在某一临界电位以上发生，该电位称作点蚀电位或击破电位，又在某一电位以下停止，而这一电位称作保护电位或再钝化电位。当电位大于点蚀电位时，点蚀迅速发生、发展；电位在点蚀电位与保护电位之间时，已发生的点蚀继续发展，但不产生新的蚀孔；电位在保护电位以下时，点蚀不发生，即不会产生新的孔蚀，已有的蚀孔将被钝化不再发展。

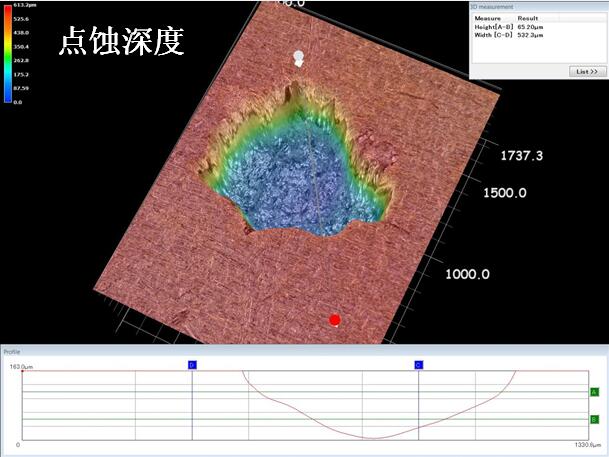

  不锈钢点蚀电位测量方法样品要求：

  需有两个面平行，且其中一面面积至少达到1cm2，3PCS。

  不锈钢三氯化铁点腐蚀试验方法样品要求：

  (30-40)mm*20mm*(1.5-5)mm。
