珠光体含量

  检测金属中珠光体含量

  碳钢类

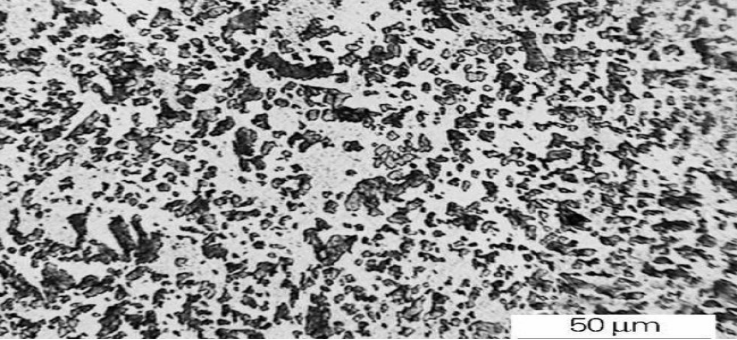

  珠光体是由奥氏体发生共析转变同时析出的，铁素体与渗碳体片层相间的机械混合组织，是铁碳合金中最基本的五种组织之一，代号为P。珠光体的含碳量为0.77%，其中铁素体占比为88%，渗碳体占比为12%。珠光体的片间距离取决于奥氏体分解时的过冷度。过冷度越大，所形成的珠光体片间距离越小。在a1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。在600~550℃形成的珠光体用金相显微镜放大500倍，不能分辨珠光体片层，仅看到黑色的球团状组织，只有用电子显微镜放大10000倍才能分辨的片层称为屈氏体。此外，在球状退火条件下，珠光体中的渗碳体也可呈粒状，这样的珠光体称为粒状珠光体。
