均匀腐蚀：金属在绝大多数酸性溶液中，会发生不同程度的溶解，形成均匀腐蚀，溶解速度基本均匀。通常，溶液温度升高，溶质浓度加大，都可能加速金属的腐蚀。不仅如此，金属在大气、海洋、土壤及高温条件下，也会发生不同程度的均匀腐蚀。

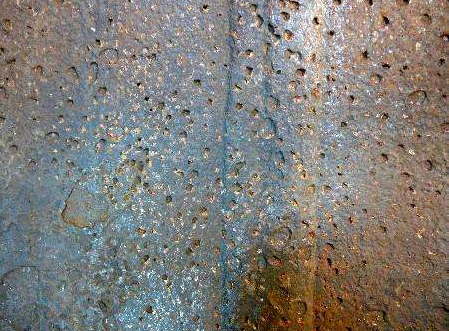

全面腐蚀（General corrosion）是指腐蚀发生在整个金属材料的表面，其结果是导致金属材料全面减薄。 又称均相腐蚀或均匀腐蚀。
暴露于腐蚀环境中，在整个金属表面上进行的腐蚀称为全面腐蚀。各部位腐蚀速率接近，金属的表面比较均匀地减薄，金属表面无明显的腐蚀形态差别。同时允许具有一定程度的不均匀性。故全面腐蚀它可以是均匀的也可以是不均匀的。
均匀腐蚀部分标准
高温合金棒材纵向低倍、组织酸浸试验法 GB/T 14999.1-2012
高温合金横向低倍组织酸浸试验法 GB/T 14999.2-2012
钢材塔形发纹酸浸检验方法 GB/T 15711-1995
金属抗硫化物应力腐蚀开裂恒负荷拉伸试验方法 GB 4157-2006
金属和合金的腐蚀 不锈钢晶间腐蚀试验方法 GB 4334-2008
不锈钢5%硫酸腐蚀试验方法 GB/T 4334.6-2015
不锈钢三氯化铁点腐蚀试验方法 GB/T 17897-1999
不锈钢在沸腾氯化镁溶液中应力腐蚀试验方法 GB/T 17898-1999
不锈钢点蚀电位测量方法 GB/T 17899-1999
金属材料在表面海水中常规暴露腐蚀试验方法 GB 5776-2005
金属材料试验室均匀腐蚀全浸试验方法 GB 10124-1988
人造气氛中的腐蚀试验-盐雾试验(SS试验) GB 10125-2012
铁-铬-镍合金在高温水中应力腐蚀试验方法 GB 10126-2002
均匀腐蚀速度测试方法
1.重量法
可用失重法和增重法
根据质量变化评定腐蚀速度的方法习惯上仍称为“失重法”或“增重法”。
失重法就是根据腐蚀后试样质量的减小量，用下式计算腐蚀速度：
v失重=(W0-W1 )/St
v失重=(W2-W0 )/St
式中v增为腐蚀速度(g/m2h)，W2为带有腐蚀产物的试样的质量(g)，S表示试样的表面积，t表示腐蚀时间。
2.厚度法
工程上，腐蚀深度或构件腐蚀变薄的程度直接影响该部件的寿命，更具有实际意义。在衡量不同密度的金属的腐蚀程度时，更适合用这种方法。
将金属失重腐蚀速度换算为腐蚀深度的公式为：
vd= v失×8.76/ρ
式中vd为以腐蚀深度表示的腐蚀速度，单位为mm/年;v失为失重腐蚀速度，单位为g/m2h；ρ为金属的密度，单位为g/cm3;8.76为单位换算系数
（365χ24/106m=1000χ 365χ24/106mm=8.76）
3.容量法
对于金属在不含溶解氧的非氧化性酸中的均匀腐蚀，也可用析出腐蚀产物氢气的体积变化来表示金属平均腐蚀速度。
v容量=V0/（St）
式中， v容量表示析出产物的氢气的体积变化表示平均腐蚀速度指标，cm3/(cm2·h) ; V0表示标准状况下腐蚀气体的体积，cm3。S表示试样的面积，m2;t表示腐蚀时间，h。
对于不同的腐蚀情况，可采用不同的腐蚀速度表示方法。如对于密度相近的金属，常用失重的腐蚀速度指标表示，而对于密度不同的金属，则常用厚度变化指标表示。
对于电化学腐蚀，当无其他副反应存在时，金属的腐蚀速度可用阳极电流密度来表示。在电化学腐蚀过程中，金属不断地进行阳极溶解，同时释放出电子，放出电子越多，即输出的电量越多，溶解的金属也越多。
