检测材质抗硫化物应力腐蚀性能
石油管道，锅炉，液化气罐等压力容器，金属等制品
硫化物应力腐蚀（Sulfide Stress Corrosion Cracking，SSCC或SSC）是应力腐蚀（SCC）中的一个特殊类型，但与通常所说的应力腐蚀有所区别，在通常所说的应力腐蚀中，环境所起的作用是以阳极溶解为主，而SSC则是以阴极充氢为主。目前SSC机理尚未被完全揭示，但目前大多数学者倾向于这种开裂是由氢导致，并且硫离子或硫化氢对氢向材质内的扩散有一定的促进作用。在石油、天然气（尤其是天然气）长输管道中，高压高强度管道的硫化物应力腐蚀开裂会引发重大的安全事故，因此需要评价管线钢的抗SSC性能，保证管道的安全。
|
试验方案
|
试验标准
|
样品要求 |
备注 |
|
A法-标准拉伸
|
NACE TM0177-2005
GB/T4157-2006
ASTM G39-99
ISO 7539-2011
模拟工况试验
|
另提供图纸
|
温度：25±3°C
受力：屈服强度80%或用户自定
试验介质 ：
溶液A：氯化纳5%、冰乙酸0.5%、饱和硫化氢溶液
溶液B：氯化纳5%、冰乙酸0.23%、乙酸钠0.4%、饱和硫化氢溶液
评定：断裂及裂纹
|
|
B法-标准弯曲
|
美标（三点弯）：67.3mm*4.57mm*1.52mm
国标（两点）：宽15-25mm，长110mm-255mm，大加载应力（200MPa以上）试样，厚度要求0.8-1.8mm |
||
|
C法-C形环
|
美标：外径≥15.9mm 国标：外径≥15mm具体参照图纸
|
||
|
D法-标准双悬臂梁
|
中美标：110mm*30mm*10mm
|
||
|
四点弯曲法
|
长110mm-250mm，宽15mm-50mm，厚度客供
|
||
|
GHSC硫化氢电偶腐蚀
|
NACE TM0177-2005
|
参考硫化氢试验条件
|
GHSC试验应按上述对SSC试验规定的要求进行，并满足下列附加的要求、选择和说明。
a)CRA试样与完全浸入试验溶液的非合金钢（即碳钢）形成电偶。按NACE TM0177-1996的要求，非合金钢的面积与浸湿的CRA试样的面积的面积比在应在0.5~1之间。加载夹具与试样和耦合的碳钢之间应电绝缘。对于特定应用的评定，CRA可以与在使用中将与之耦合的，低合金材料的试样耦合。 b)试验环境为NACE TM0177-1996的A溶液，其H2S分压为0.1MPa,温度为24℃±3℃。对于特定应用的评定，可采用E2.5中所述的SSC试验环境。 |
应力环。本公司试验室实力雄厚，应力环数量充足，SSC硫化氢应力腐蚀试验可同时进行120组试验，HIC试验可同时进行200组试验。
>>拉伸法：试样长度≥100mm，工作段应长25.4mm，直径6.35±0.13mm。每组三个试样
>>弯梁法：美标（三点弯）：67.3mm*4.57mm*1.52mm 国标（两点）：宽15-25mm，长110mm-255mm，厚度要求0.8-1.8mm
>>C型法：外径≥15.9mm 国标：外径≥15mm具体参照图纸
>>双悬臂梁： 常规样品≥101.6*25.4*9.35mm；薄样品T≥4.76mm
>>四点弯：长110mm-250mm，宽15mm-50mm，厚度客供（如5mm）

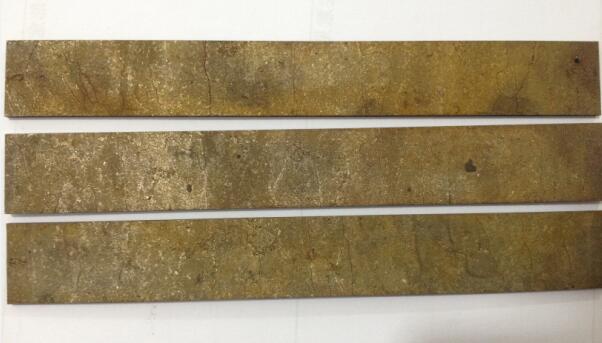

.png)

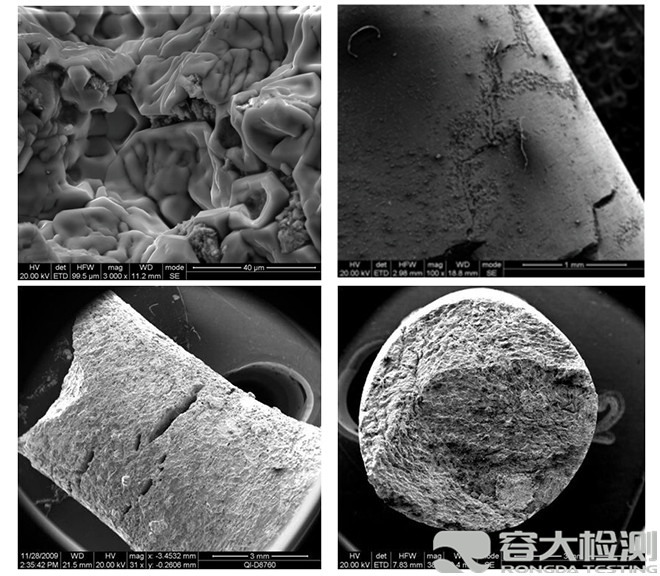

SSC试验后样品微观图展示
