盐雾试验

  检验材料的耐大气腐蚀性能

  盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验。盐雾试验标准是对盐雾试验条件，如温度、湿度、氯化钠溶液浓度和PH值等做的明确具体规定，另外还对盐雾试验箱性能提出技术要求。盐雾试验结果的判定方法有：评级判定法、称重判定法、腐蚀物出现判定法、腐蚀数据统计分析法。需要进行盐雾试验的产品主要是一些金属产品，通过检测来考察产品的抗腐蚀性。盐雾试验包括以下三种：中性盐雾试验（NSS）、酸性盐雾试验（AASS）、铜加速酸性盐雾试验（CASS）、交变盐雾试验。

  1.中性盐雾试验（NSS试验）是出现最早目前应用领域最广的一种加速腐蚀试验方法。它采用5%的氯化钠盐水溶液，溶液PH值调在中性范围（6～7）作为喷雾用的溶液。试验温度均取35℃，要求盐雾的沉降率在1～2ml/80cm·h之间。

  2.醋酸盐雾试验（ASS试验）是在中性盐雾试验的基础上发展起来的。它是在5%氯化钠溶液中加入一些冰醋酸，使溶液的PH值降为3左右，溶液变成酸性，最后形成的盐雾也由中性盐雾变成酸性。它的腐蚀速度要比NSS试验快3倍左右。

  3.铜盐加速醋酸盐雾试验（CASS试验）是国外新近发展起来的一种快速盐雾腐蚀试验，试验温度为50℃，盐溶液中加入少量铜盐—氯化铜，强烈诱发腐蚀。它的腐蚀速度大约是NSS试验的8倍

  4.交变盐雾试验是一种综合盐雾试验，它实际上是中性盐雾试验加恒定湿热试验。它主要用于空腔型的整机产品，通过潮态环境的渗透，使盐雾腐蚀不但在产品表面产生，也在产品内部产生。它是将产品在盐雾和湿热两种环境条件下交替转换，最后考核整机产品的电性能和机械性能有无变化。

 ① GB/T 10125-2012,EN ISO 9227-2012

  1m*1m以下，50Kg以下，通常试样类型、数量2、形状和尺寸，根据被试材料或产品有关标准选择

 ② GB/T 1771-2007

  除非另有规定或商定，试验样板应使用符合GB/T9271规定的底材，尺寸约为150*100*1mm。

  注：试板尺寸也可采用150*100*（0.8~1.5）mm或者150*70*（0.8~1.5）mm

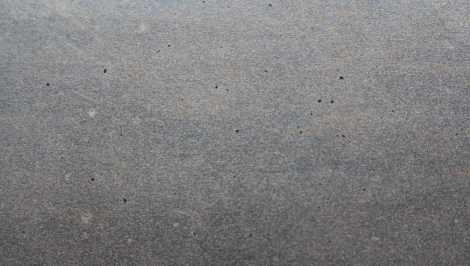

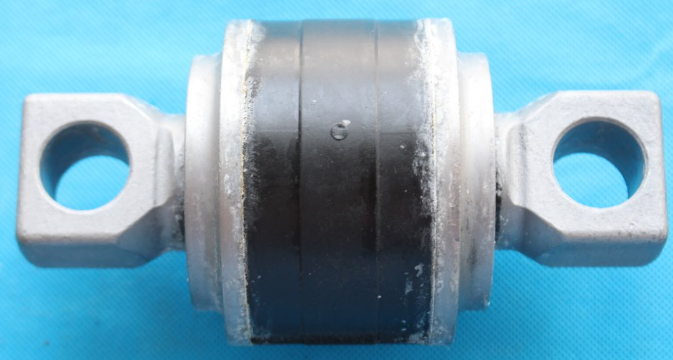

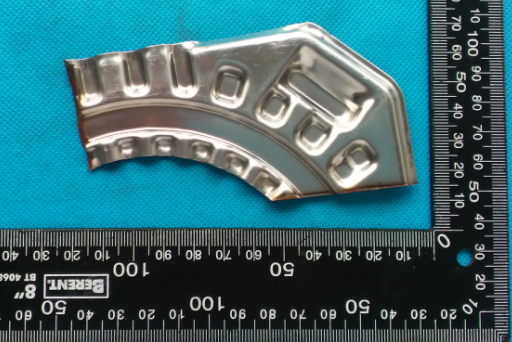

盐雾试验样品
